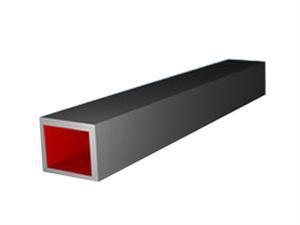

检验方筒:按JB/T3411.56-99标准制造,材料HT200。 1.检验方筒 用途:方筒主要用于零部件的平行度、垂直度等的检验和划线。方箱是用铸铁制成的具体6个工作面的空腔正方体,其中一个工作面上有V型槽。方筒检定的环境条件:常温、常湿。 2. 检验方筒要求:方筒各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆,棱边倒角。在方筒内壁应有标牌,并标有规格尺寸,级别出厂编号、制造厂名称。 3. 检验方筒精度:对于刮研制方筒除检定平面度外,还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为:1级、2级不少于25点;3级不少于20点。 4。检验方筒常见规格 规格 mm 工作面的平面度 工作面的垂直度、平行度及 V型槽对底面和侧面的平行度
精度等级um
1
2
3
1
2
3
100
3.5
7
15
7
15
30
150
4
9
17
8
18
35
200
4.5
10
20
9
20
40
250
5
11
22
10
22
45
300
5.5
12
25
11
25
50
350
6
13
27
12
27
55
400
6.5
15
30
13
30
60
500
8
17
35
15
35
70
