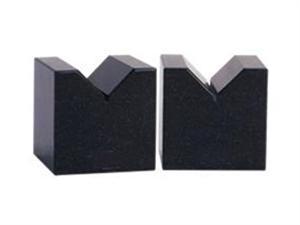

大理石V型块

　　V型架的规格介绍

　　一、大理石V型块按JB/T8047-95标准制造，也称为V型架，常用的有三口V型铁，单口V型铁和五口V型铁。V型块采用优质HT200-250材质，铸铁V型块的材质可以分为球铁和灰铁两类，成对供应，主要用于精密轴类零件的检测、划线、定仪及机械加工中的装夹。

　　二、大理石V型块精度：分为1级、2级、3级。

　　三、大理石V型块主要用来安放轴，套筒，圆盘等圆形工件，以便找中心线与划出中心线。一般大理石V型块都是一副两块，两块的平面与V型槽都是在一次安装中磨出的。精密大理石V型块的尺寸相互表面间的平行度，垂直度误差在0.01毫米之内，V型槽的中心线必需在V型架的对称平面内并与底面平行，同心度，平行度的误差也在0.01毫米之内，V型槽半角误差在±30~±1范围内。精密大理石V型块也可做划线，带有夹持弓架的V型块，可以把圆柱形工件牢固的夹持在V型块上，翻转到各个位置划线。

　　四、大理石V型块的承载要求： 大理石V型块的承载是指V型块单位面积承受的重量后，大理石V型块的变形挠度。为了便于理解，我们可以看作V型块放好工件后，在不影响正常使用的情况下，大理石V型块所能够承受的压力。?
