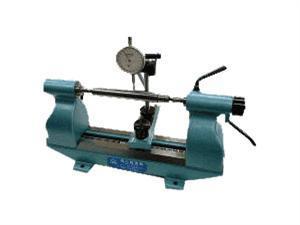

花岗石偏摆检查仪特点:采用花岗石仪座进步了基准平面的精度,减少了一同本身的精度误差。
仪座不生锈,运用、保管更便利,运动表座可在任何地位进行测量。
花岗石偏摆检查仪用处:首要用于对轴类、盘类产物及零部件的测量,首要检测其径向跳动、椭圆度、端面精度误差。
花岗石偏摆检查仪首要技能参数:
一、被测零件最大直径:250mm
二、径向反转精度:0.001mm
三、侧导轨在全长上对两顶尖变现的平行度:0.005mm(A03型)、0.008mm(A05型)、0.01(A10型)
四、被测零件最大长度:300mm 500mm 1000mm。
花岗石偏摆检查仪运用办法:拧紧偏疼轴把,起首将固定顶尖座在仪座上固定。按被测零件长度将运动顶尖座固定在适宜的地位。压下球头手柄,装入零件,用两顶尖盯住零件中间孔。拧紧固定手把,将顶尖固定。将运动表座放在所需地位,共同百分表(千分表)即可进行检测任务。
