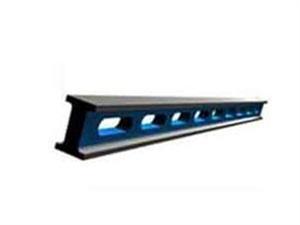

铸铁平尺包括桥形平尺、工字形平尺矩形平尺角度平尺及专用平尺用于机床导轨,工作台的精度检查、几何精度测量,精密部件的测量,刮研工艺加工等,是精密测量的基准。
铸铁平尺按GB/6318-85标准制造,材HT250,工作面采用刮研或精密研磨削工艺,用于测量工件的直线度和平面度及设备安装,使用温度(20±5℃) 铸铁平尺的规格: 材质 规格 工作面直线度或平面度 工作面间平行度
备注 精度等级(μm) 0级 1级 2级 0级 1级 2级 铸铁平尺 钢型平尺 500×35 3 6 12 4.54 9 18 特殊规格可定做 750×40 4 8 15 6 12 25 1000×50 5 10 20 7.5 15 30 1200×50 12 24 18 36 1500×60 15 30 20 40 2000×80 18 36 27 54 2500×80 44 65 3000×100 52 78 3500×100 60 90 4000×100 68 100
