公制螺纹量规:是用来制造和查验工件螺纹所用的螺纹量规。新规范GB3934,旧规范JB785-70。
公制螺纹量规用螺距来透露表现,美英制螺纹量规用每英寸内的螺纹牙数来透露表现,这是它们最大的区别,公制螺纹量规是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。公制螺纹量规用公制单元, 美英制螺纹用英制单元。
管螺纹量规首要用来进行管道的衔接,其表里螺纹的共同严密,有直管与锥管两种。公称直径是指所衔接的管道直径,明显螺纹大径比公称直径大。1/4,1/2,1/8是英制螺纹的公称直径,单元是英寸。

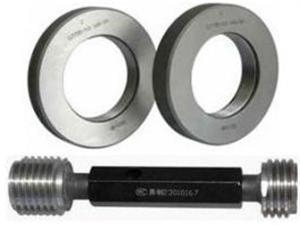

公制螺纹量规分为螺纹塞规和螺纹环规两种。螺纹塞规标记:4H、5H、6H、7H、6G。螺纹环规标记:4h 5h 6e 6f 6g 6h 8g.
螺纹塞规是测量内螺纹尺寸的准确性的东西。此类塞规品种可分为通俗粗牙、细牙和管子螺纹三种。螺距为0.35毫米或更小的,2级精度及高于2级精度的螺纹塞规,和螺距为0.8毫米或更小的3级精度的螺纹塞规都没有止端测头。100毫米以下的螺纹塞规为锥柄螺纹塞规。100毫米以上的为双柄螺纹塞规
