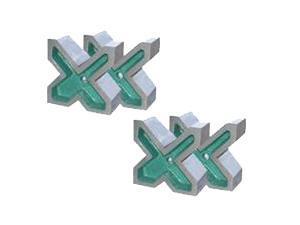

铸铁V型架

　　铸铁V型架又称V型铁、铸铁V型块，合用于精密轴类零部件的检测，划线，定位等用，是平台测量中的首要辅佐器械。

　　铸铁V型架的材质可以分为球铁和灰铁两类：

　　球铁V型架的运用比较少，通俗运用在规格较小，精度要求较高的V型架，比如：研磨V型架，他的精度可以用在0级精度以上的V型架运用;

　　灰铁V型架的运用比较遍及，使V型架的成本降低，出产周期短，工艺简单，经久耐用是制造商和用户的首选启事之一，V型架中的灰铁还可以按其排号进行分类，V型架的排号选用是根据《中华人民共和国机械行业标准》和理论需求进行选用的。

　　铸铁V型架首要用来安放轴，套筒，圆盘等圆形工件，以便找中心线与划出中心线。通俗V型架都是一副两块，两块的平面与V型槽都是在一次安装中磨出的。精密铸铁V型架的尺寸相互表面间的平行度，垂直度误差在0.01毫米之内，V型槽的中心线必需在铸铁V型架的对称平面内并与底面平行，齐心度，平行度的误差也在0.01毫米之内，V型槽半角误差在±30~±1局限内。

　　铸铁V型架也可做划线，带有夹持弓架的V型架，可以把圆柱形工件健壮的夹持在V型架上，翻转到各个位置划线。

　　铸铁V型架的承载是指V型架单位面积承受的重量后，铸铁V型架的变形挠度。为了便于调查，我们可以看作铸铁V型架放好工件后，在不影响正常运用的情况下，铸铁V型架所可以承受的压力。
