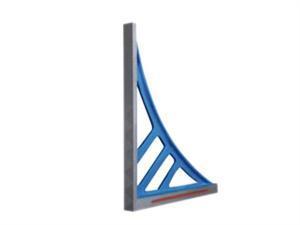

铸铁直角尺:直角尺类包罗方尺、弯板等90°专用东西,合用于机床、机械设备及零部件的垂直度查验,装置加工定位,划线等是机械行业中的主要测量东西,它的特点是精度高,不变性好,便于维修。
铸铁直角尺按GB6092-85规范制造,资料HT200,首要用于制件直角的查验和划线,在装置和调修设备时,查验零件或部件有关外表的垂直度。
铸铁直角尺规格:
铸铁直角尺规格 铸铁直角尺测量面对基面垂直度 铸铁直角尺测量面平面度或直线度 铸铁直角尺基面平面度或直线度 铸铁直角尺精度等级 0级 1级 2级 0级 1级 2级 0级 1级 2级 150×100 4 8 16 1.5 2.5 5 2 4 8 300×200 6 11 22 2 4 7 3 6 11 400×300 7 12 25 2 4 8 3.5 7 12 500×350 8 15 30 2.5 5 10 4 8 15 650×400 9 18 35 3 6 12 4.5 9 18 800×500 10 20 40 3 7 14 5 10 20 1000×630 12 25 50 4 8 16 6 12 25 1250×800 15 30 60 5 10 20 8 15 30 1600×1000 18 38 70 6 12 24 10 18 35 2000×1250 22 46 80 8 15 30 12 22 40
