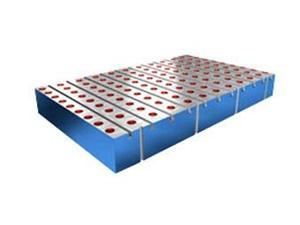

铆焊平板,焊接平板用处:合用于各类查验任务,精度测量用的基准平面,用于机床机械查验测量基准,反省零件的尺寸精度或行为偏向,并作精细划线,在机械制造中也是不成短少的根本东西。 铸铁平台资料及处置:铆焊平板,焊接平板资料为高强度铸铁HT200-300,任务面硬度为HB170-240,经由两次人工处置(人工退火600度-700度和天然时效2-3年)使该产物的精度不变,耐磨功能好。
铆焊平板,焊接平板精度:铆焊平板,焊接平板按国度规范计量检定例程执行,辨别为0、1、2、3、精刨五个品级。
铆焊平板任务面精度普通为一级
铆焊平板全体的最大面积可达6米长、3米宽
铆焊平板整根的最大长度可达8米长、0.37米宽
铆焊平板和导轨都经由严厉的时效处置
铆焊平板非凡用户可专门定制
铆焊平板,焊接平板分量,根底平板型号,根底平板规格。
铆焊平板,焊接平板首要技能参数和精度参数:
一、铆焊平板,焊接平板平板任务面上不该有砂孔、气孔、裂纹、夹渣及缩松等锻造缺陷。各锻造外表应彻底肃清型砂,且外表平坦、涂漆结实,各税边应修钝。
二、在铆焊平板,焊接平板平板的相对两旁边面上,应有装置手柄或吊装地位的设置、螺纹孔或圆柱孔。设置吊装地位时应思索尽量削减因吊装而惹起的变形。
三、铆焊平板,焊接平板平板应经不变性处置和去磁。
四、铆焊平板,焊接平板平板任务面的硬度应为HB170—220或187—255之间。
五、首要检定项目
A、铆焊平板,焊接平板材质及外表硬度。B、外形地位公役,含名义尺寸,垂直度公役。C、外观。D、平面度。E、接触斑驳。F、平面动摇量。G、任务面答应挠度值。H、外表粗拙度。
铆焊平板规格(长×宽)mm |
铆焊平板精度 |
||
1级 |
2级 |
3级 |
|
铆焊平板平面度公差(um) |
|||
200×200 |
10 |
20 |
50 |
300×200 |
12 |
24 |
60 |
300×300 |
12 |
24 |
60 |
300×400 |
12 |
24 |
60 |
400×400 |
12 |
24 |
60 |
400×600 |
14 |
28 |
70 |
500×500 |
14 |
28 |
70 |
500×600 |
14 |
28 |
70 |
500×800 |
16 |
32 |
80 |
600×800 |
16 |
32 |
80 |
600×900 |
16 |
32 |
80 |
1000×750 |
18 |
36 |
90 |
1000×1000 |
20 |
39 |
96 |
1000×1200 |
20 |
40 |
100 |
1000×1500 |
24 |
48 |
120 |
1000×2000 |
26 |
52 |
130 |
1500×2000 |
28 |
56 |
140 |
1500×2500 |
32 |
64 |
152 |
1500×3000 |
|
70 |
174 |
2000×3000 |
|
74 |
184 |
2000×4000 |
|
88 |
219 |
2500×3000 |
|
79 |
186 |
2000×4500 |
|
|
237 |
2000×5000 |
|
|
255 |
2000×6000 |
|
|
292 |
3000×6000 |
|
|
308 |
