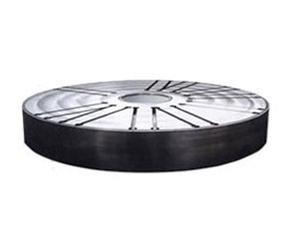

圆形平板又名圆形平台、圆平板、圆平台、圆形任务台,合用于各类查验任务,精细测量用的基准平面;用于机床机械查验测量基准;反省零件的尺寸精度或形位偏向,并作严密划线,在机械制造中也是不成短少的根本东西。
运用圆形平板(圆形平台)测量的办法有多种,个中有一种简略常用的办法叫对角线法,是应用对角线截面为基面进行平面度评定。该法实践上只是将观测后果一致到统一个基准面上,而没有防止因为多余观测发生的反复点的反复误差,这种保存矛盾的核算办法是不敷合理的,因而该法需查验与节制其反复误差的巨细。在圆形平板(圆形平台)上的划线基准与设计基准应一致。常选用主要孔的中间线为划线基准,或零件上尺寸标注基准线为划线基准。若工件上单个平面已加工过,则以加工过的平面为划线基准。
经常见的划线基准有三品种型:
1.以两个互相垂直的平面(或线)为基准;
2.以一个平面与对称平面(和线)为基准;
3.以两个相互垂直的中间平面(或线)为基准。
在划线之前需看懂图样,调查零件的效果,剖析零件的加工挨次和加工办法;在一次支承中应将要划出的平行线悉数划全,以免再次支承补划,形成误差;准确运用划线东西,划出的线条要精确、明晰;划线完成后,要重复查对尺寸,才干进行机械加工。
圆形平板资料为高强度铸铁HT200-400,任务面硬度为HB770-240,在经由人工退火600°-700°和天然时效2-8年后,精度不变,耐磨功能好。
圆形平板的毛坯查验首要是查验外观规格能否可以到达技能要求,和毛坯有没有内部缺陷;机械加工查验首要是查验平板有没有沙孔、气孔、夹沙、缩松和加工误差等;制品查验首要是查验圆形平板(圆形平台)的平面度和外观及其规格能否可到达运用要求。
